產品介紹

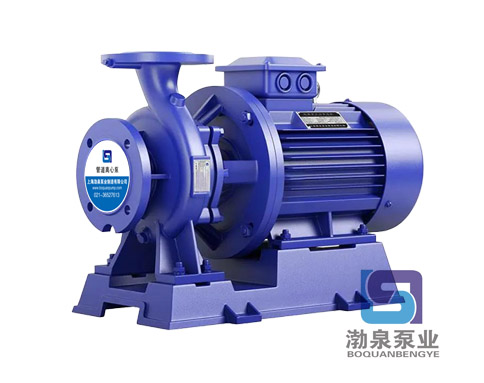

產品概述 SGR65-200-S 冷熱水循環離心泵(以下簡稱電泵)，是新一代單級 離心泵產品。可以替代一般場合使用的常規離心泵。根據客戶不同的使用需求可定制四氟機封，防爆電機等。
產品特點 1、泵結構緊湊、體積小、外形美觀，其立式結構安裝占地面積小，其重心重合于泵腳中心，因而增強了 不銹鋼管道泵的運行穩定性和使用壽命; 2、進出口徑相同并在同一中心線上，安裝方便，無需改變管路，可像閥門一樣直接安裝在管路任何部位。電機外加防雨罩亦可置于戶外使用; 3、機泵同軸，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時震動小、噪音低、延長了軸承的使用壽命，改善了使用環境; 4、電機采用高效散熱鑄鋁機殼，進口軸承，不銹鋼316焊接轉子軸，氟橡膠“O”型圈，氟橡膠機械密封，過流部件全部采用不銹鋼精密鑄造。 5、維修方便、無須拆卸管道，只要拆下連接架，取出電機及傳動組件即可進行檢修維護; 6、其獨特結構，精心設計，不僅縮小了泵房面積，改善了空間，而且大大節省基建投資。
主要用途 SGR65-200-S 冷熱水循環離心泵可供輸送清水及物理化學性質類似于清水的其他液體之用， 不銹鋼離心泵適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷等冷熱水循環增壓及設備配套、能源、冶金、化工、紡織、造紙以及賓館、飯店等鍋爐熱水增壓輸送及城市采暖系統循環用泵， 管道泵使用介質溫度T≤103℃
使用條件 1、SGR-S系列 不銹鋼立式管道離心泵適用介質:固體不溶物體積含量不超過單位體積的0.1%,粒度不大于0.2mm(介質如帶有細小顆粒須采用耐磨式機械密封，請在訂貨時說明。) 2、周圍環境溫度不超過40℃，相對濕度不超過95%,海拔高度不超過1000m。 3、輸送介質的PH值304（4-10）、316（2-13）
型號說明
| 產品類型 | 流量
（m3/h） | 揚程
（m） | 功率
（kW） | 轉速
（r/min） | 必須汽蝕余量 | 毛重
（kg） | | SGR50-200A-S | 7
11.7
14 | 45.5
44
42.5 | 4 | 2900 | 2.3 | 57 | | SGR50-200B-S | 6.5
10.5
13 | 36.5
35
33.5 | 3 | 2900 | 2.3 | 48 | | SGR50-250-S | 8.8
12.5
16.3 | 82
80
77.5 | 11 | 2900 | 2.3 | 165 | | SGR50-250A-S | 8.2
11.6
15.2 | 71.5
70
68 | 7.5 | 2900 | 2.3 | 92 | | SGR50-250B-S | 7.6
10.8
14 | 61.4
60
58 | 7.5 | 2900 | 2.3 | 91 | | SGR50-250C-S | 7.1
10
13.1 | 53.2
52
50.4 | 5.5 | 2900 | 2.3 | 86 | | SGR65-125-S | 17.5
25
32.5 | 21.5
20
18 | 3 | 2900 | 2.5 | 43 | | SGR65-125A-S | 15.6
22.3
29 | 17
16
14.4 | 2.2 | 2900 | 2.5 | 37 | | SGR65-160-S | 17.5
25
32.5 | 34.5
32
27.5 | 4 | 2900 | 2.5 | 56 | | SGR65-160A-S | 16.4
23.4
30.4 | 30
28
24 | 4 | 2900 | 2.5 | 55 | | SGR65-160B-S | 15
21.6
28 | 26
24
20.6 | 3 | 2900 | 2.5 | 48 | | SGR65-200-S | 17.5
25
32.5 | 52.7
50
45.5 | 7.5 | 2900 | 2.5 | 81 | | SGR65-200A-S | 16.4
23.5
30.5 | 46.4
44
40 | 7.5 | 2900 | 2.5 | 79 | | SGR65-200B-S | 15.2
21.8
28.3 | 40
38
34.5 | 5.5 | 2900 | 2.5 | 75 | | SGR65-250-S | 17.5
25
32.5 | 82
80
76.5 | 15 | 2900 | 2.5 | 170 | | SGR65-250A-S | 16.4
23.4
30.5 | 71.5
70
67 | 11 | 2900 | 2.5 | 156 | | SGR65-250B-S | 15
21.6
28 | 61
60
57.4 | 11 | 2900 | 2.5 | 157 | | SGR80-100-S | 35
50
65 | 13.8
12.5
10 | 3 | 2900 | 3.0 | 45 | | SGR80-100A-S | 31.3
44.7
58 | 11
10
8 | 2.2 | 2900 | 3.0 | 36 | | SGR80-125-S | 35
50
65 | 22
20
17 | 5.5 | 2900 | 3.0 | 72 | | SGR80-125A-S | 31.3
45
58 | 17.5
16
13.6 | 4 | 2900 | 3.0 | 55 | | SGR80-160-S | 35
50
65 | 35
32
28 | 7.5 | 2900 | 3.0 | 83 | | SGR80-160A-S | 32.7
46.7
61 | 30.6
28
24 | 7.5 | 2900 | 3.0 | 82 | | SGR80-160B-S | 30.3
43.5
56.3 | 26
24
21 | 4 | 2900 | 3.0 | 75 | | SGR80-200-S | 35
50
65 | 53.5
50
46 | 15 | 2900 | 3.0 | 160 | | SGR80-200A-S | 32.8
47
61 | 47
44
40 | 11 | 2900 | 3.0 | 147 | | SGR80-200B-S | 30.5
43.5
56.6 | 40.6
38
33.4 | 7.5 | 2900 | 3.0 | 89 | | SGR100-125-S | 60
100
120 | 24
20
16.5 | 11 | 2900 | 4.5 | 146 | | SGR100-125A-S | 54
89
108 | 19
16
13 | 7.5 | 2900 | 4.5 | 95 | | SGR100-125B-S | 50
70
90 | 20
18
15 | 5.5 | 2900 | 4.5 | 98 | | SGR100-160-S | 70
100
130 | 36.5
32
24 | 15 | 2900 | 4.5 | 156 | | SGR100-160A-S | 65.4
93.2
121.6 | 32
28
21 | 11 | 2900 | 4.5 | 156 | | SGR100-160B-S | 60.6
86.6
112.5 | 27
24
18 | 11 | 2900 | 4.5 | 158 | | SGR100-160C-S | 35
50
65 | 31
29
27 | 7.5 | 2900 | 4.5 | 108 |
更多型號可聯系我們的銷售人員了解
因產品生產批次、型號不同，產品圖片及安裝尺寸僅供參考，詳情可聯系我們的銷售人員了解更多SGR65-200-S 冷熱水循環離心泵相關信息！
|
