YG型立式單級單吸防爆油泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 15-500 mm
流量范圍： 1.1-1450 m3/h
揚程范圍： 7-150 m
材質：鑄鐵、304、316、316L不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域： 適用于汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。
產品介紹
一、產品概述
YG型立式單級單吸防爆油泵，是新一代節能、環保立式離心泵，同時根據使 用溫度、介質等不同在ISG型管道泵基礎上派聲生出適用熱水IRG熱水泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀。
二、用 途
YG型立式單級單吸防爆油泵適用于供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。
三、工作條件:
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
四、產品特點:
運行平穩：泵軸的同心度及葉輪的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

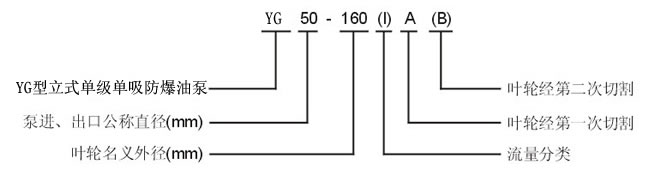

五、型號意義：

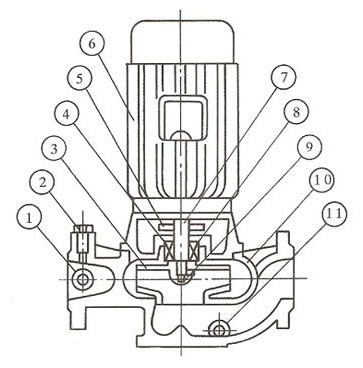

六、結構說明：
1 | 取壓塞 | 4 | 機械密封 | 7 | 聯體座 | 10 | 泵體 |
2 | 排氣閥 | 5 | 軸承 | 8 | 擋水圈 | 11 | 放水閥 |
3 | 葉輪 | 6 | 電機 | 9 | 葉輪螺母 | | |

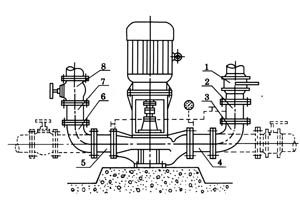

七、安裝方式：
1 | 進口閥門 | 3 | 彎管 | 5 | 直管 | 7 | 直管 |
2 | 直管 | 4 | 直管 | 6 | 彎管 | 8 | 出口閥門 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
