臥式管道離心泵是渤泉泵業制造有限公司的主導產品，系列型號有ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型，臥式管道離心泵系根據IS型、IR型離心泵之性能參數，參照標準ISO2858和管道離心泵標準JB/T53058-93進行設計制造，采用國內水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等。該系列產品具有運行平穩無振動；不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。

二、用   途
1、ISW型臥式管道離心泵，供輸送清水及物理化學性質類擬清水的其它液體之用。適用于工業和城市給排水、高層建筑增壓送水、船用、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環及設備配套。使用介質溫度不超過85℃。
2、ISWR型臥式熱水循環泵適用于能源、冶金、木材加工、化工、紡織、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合。使用溫度不超過120℃。
3、ISWH型臥式化工離心泵適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度－20℃~+105℃。
4、ISWY型臥式防爆油泵適用于石油、輕紡、化工、機械等行業輸送易燃、易爆液體，被輸送介質溫度不超過120℃。
5、ISWHY型臥式不銹鋼防爆型化工離心泵，適用于輸送易燃、易爆性化工液體。
6、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型臥式低轉速離心泵，適應環境噪聲要求較高的場合，尤其適用空調系統冷凍水、冷卻水循環及末端增壓。

三、工作條件:
1、臥式管道離心泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa（泵系統工作壓力高于1.6Mpa時，應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部采用鑄鋼。
2、輔送介質為清水或物理化學性質類似清水的其它液體（輸送介質帶有細小顆粒時，應在訂貨時另行提出，以便裝配耐磨式機械密封）所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
3、周圍環境溫度不超過40℃,海拔高度不超過1000m，相對濕度不超過95%。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)注明，以便廠家采用耐磨式機械密封。

四、產品特點:
1、結構緊湊。該系列泵為臥式結構，機泵一體、外型美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的運靜平衡，運行時無振動、低噪音，延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無匯漏、使用壽命長。
4、采用先進水力模型，具有效率高，性能好等特點。
5、結構獨特。泵體下側設有放水孔，進、出口法蘭設有取壓孔，能確保泵的正常使用和維護。
6、該系列臥式泵進口為水平方向，出口為垂直向上結構，便于管路布置。

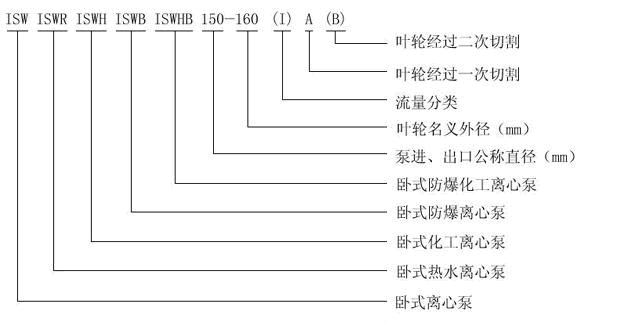

五、型號意義：

六、結構說明圖：

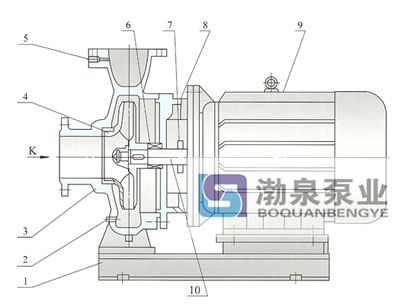

臥式管道離心泵結構見圖。該電組由泵、電機和底座三部分組成。泵結構包括泵體、葉輪、泵蓋、機械密封等零部件組成。泵為單級單吸臥式離心泵，泵體和泵蓋兩部份是從葉輪背面處剖分的，即為后開門結構形式。大多數泵的葉輪前、后均設有封密環，并在葉輪后蓋板上設有平衡孔，以平衡作用在轉子上的軸向力。泵進口為軸向水平吸入，出口為垂直向上布置。泵和電機同軸，電機軸伸端采用雙角接觸球軸承結構可部分平衡泵的殘余軸向力。泵與電機越聯，安裝時無需校正，具有共同底座，并用JG型隔振器進行隔振。

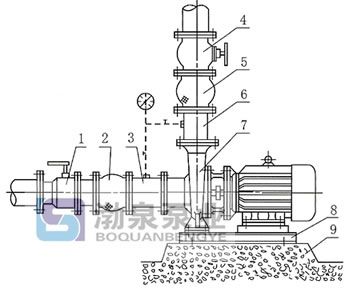

七、安裝方式圖：
