IHF系列氟塑料合金化工離心泵

IHF系列氟塑料合金化工離心泵


以下為系列產品選型范圍,具體型號參考性能參數表
口徑范圍:  50~200(mm)
流量范圍:  6.3~400 (m3/h)
揚程范圍:  5~132   (m)
材質:氟塑料
常規產品全部現貨供應,縮短了交貨期。
應用領域:  廣泛應用于石油、化工、制藥、電鍍、環保、水處理等部門,是輸送易燃、易爆、有毒和貴重液體的理想設備



產品介紹

產品概述:
IHF為氟塑料合金化工離心泵,第三代改良產品,適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質,其殼體采用金屬外殼內襯聚全氟乙丙烯(FEP)及過流部件全部用塑料合金(PTFE、FEP)制成,集多種塑料泵之優點,具有耐腐蝕性強、耐磨性好、機械強度高、不老化、無毒素分解特點。在結構設計上,加粗了軸徑、縮短了懸臂比,消除了化工泵的弊病,提高了運行穩定性,降低了維修費用和運行成本,泵的進出口均采用鑄鋼體加固,以增強了泵的耐壓性。該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

產品優點:
1.IHF襯氟離心泵具有耐腐、耐高溫、不老化、機械強度高、高效節能等優點。2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、流道光潔和互換性好等特點;
3.氟塑料(PTFE、FEP、PFA)是耐腐蝕材料(俗稱:塑料王),可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損;
4.軸封選用先進的外裝式波紋管機械密封,不用拆卸即可調整機封,對磨的密封面可選配:碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料,以達到輸送各種介質的要求,保證了機封的使用壽命。
5.無需獨立潤滑和冷卻水,降低了能耗。
6.分為長支架軸聯式和短支架直聯式兩種結構形式,無需拆卸管道,維修方便。
7.臥式安裝,結構緊湊、可與標準化工離心泵互換,方便用戶更換和使用;

產品用途:廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體,尤其適用于強酸堿、有機容劑和貴重液體的輸送。

技術參數:
流量:6.3~400m3/h;
揚程:5~132m;
轉速:2900、1450r/min;
功率:0.55~110KW;
進口直徑:50~200mm;
最高工作壓力:1.6Mpa。

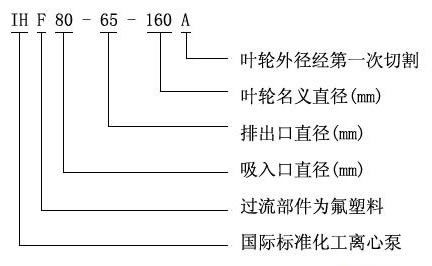

型號意義:

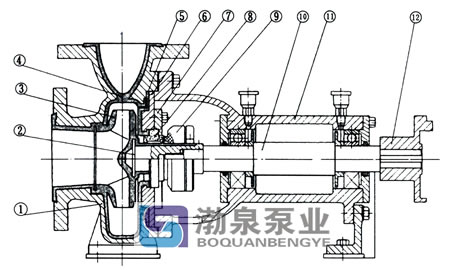

結構圖:



序號

名稱

材料

1

泵體

HT200

2

葉輪骨架

45#鋼

3

葉輪

聚全氟乙丙烯

4

泵體襯里

聚全氟乙丙烯

5

泵蓋襯里

聚全氟乙丙烯

6

泵蓋

HT200

7

機封蓋壓

1Cr18Ni9Ti

8

靜環

99.9%氧化鋁陶瓷

9

動環

填充四氟乙烯

10

泵軸

3Cr13

11

軸承體

HT200

12

聯軸器

HT200


型號
轉數r/min
流量
揚程m
效率%
功率kw
汽蝕余量m
葉輪直徑mm
重量kg
m3/h
L/S
軸功率
電機功率
IHF32-25-125
2900
3.5
5
6.5
0.97
1.39
1.8
21
20
18
40
44
42
0.5
0.62
0.76
1.5
2.3
128
80
IHF32-25-125
1450
1.75
2.5
3.25
0.49
0.69
0.9
5.25
5
4.5
37
40
38
0.068
0.085
0.105
0.75
2.3
128
75
IHF32-25-125A
2900
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
38
41
40
0.7
0.48
0.57
1.1
2.3
115
75
IHF32-25-160
2900
3.5
5
6.5
0.97
1.39
1.8
32
33
30
34
40
42
0.93
1.1
1.26
2.2
2.3
162
90
IHF32-25-160
1450
1.75
2.5
3.25
0.49
0.69
0.9
8.25
8
7.5
30
38
40
0.131
0.143
0.166
0.75
2.3
162
75
IHF32-25-160A
2900
3.1
4.5
5.8
0.86
1.25
1.61
29
28
26
30
35
36
0.81
0.97
1.14
1.5
2.3
152
80
IHF40-32-125
2900
4.4
6.5
8.3
1.22
1.8
2.31
21
20
18
40
45
43
0.63
0.79
0.95
2.2
2.5
128
90
IHF40-32-125
1450
2.2
3.25
4.15
0.6
0.9
1.15
5.25
5
4.5
37
41
40
0.085
0.108
0.127
0.75
2.5
128
75
IHF40-32-125A
2900
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
38
42
40
0.49
0.58
0.72
1.5
2.5
115
80
IHF40-32-160
2900
4.4
6.5
8.3
1.22
1.8
2.31
32
33
30
34
40
39
1.16
1.42
1.71
2.2
2.5
162
90
IHF40-32-160
1450
2.2
3.25
4.15
0.6
0.9
1.15
8.25
8
7.5
33
36
37
0.41
0.15
0.18
0.75
2.5
162
75
IHF40-32-160A
2900
3.9
5.6
7.4
1.08
1.56
2.06
29
28
26
32
38
37
0.96
1.23
1.41
1.5
2.5
152
80
IHF50-32-125
2900
8.8
12.5
16.3
1.08
1.56
2.06
21.5
20
17.5
45
54
53
1.15
1.26
1.47
2.2
3
128
90
IHF50-32-125
1450
4.4
6.25
8.15
1.2
1.74
2.26
5.37
5
4.37
37
46
45
0.17
0.18
0.22
0.75
3
128
75
IHF50-32-125A
2900
8
11
14.5
2.22
3.05
4.03
17
16
14
42
52
51
0.88
0.92
1.08
1.5
3
115
80
IHF50-32-160
2900
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
41
48
47
1.93
2.27
2.84
4
3
160
120
IHF50-32-160
1450
4.4
6.25
8.15
1.2
1.74
2.26
8.25
8
7.5
31
41
42
0.31
0.33
0.39
0.75
3
160
90
IHF50-32-160A
2900
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
39
47
46
1.16
1.88
2.34
3
3
150
100
IHF50-32-200
2900
8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
34
42
41
3.7
4.1
5.2
7.5
3
190
150
IHF50-32-200
1450
4.4
6.25
8.15
1.2
1.74
2.26
13
12.5
12
25
33
36
0.62
0.65
0.74
1.5
3
190
100
IHF50-32-200A
2900
8.2
11.7
15.2
2.28
3.25
4.22
45
44
42
31
40
39
3.24
3.5
4.45
5.5
3
178
130
IHF50-32-250
2900
8.8
12.5
16.3
2.44
3.47
4.53
82
80
76
27
35
34
7.3
7.8
10
11
3
250
220
IHF50-32-250
1450
4.4
6.25
8.15
1.2
1.74
2.26
20.5
20
19
20
27
30
1.22
1.26
1.4
2.2
3
250
100
IHF50-32-250A
2900
8.2
11.7
15.2
2.28
3.25
4.22
71
70
68
25
34
33
4.53
6.56
8.52
7.5
3
235
170
IHF65-50-125
2900
17.5
25
32
4.86
6.94
9.0
21.5
20
17.5
56
64
63
1.83
2.13
2.42
3
3.5
128
100
IHF65-50-125
1450
8.75
12.5
16
2.43
3.47
4.44
5.37
5
4.37
45
57
58
0.28
0.3
0.33
0.75
3.5
128
80
IHF65-50-125A
2900
15.6
22.3
29
4.33
6.19
8.1
17
16
14
53
62
61
1.36
1.57
1.79
2.2
3.5
115
90
IHF65-50-160
2900
17.5
25
32
4.86
6.94
9
33
32
27.5
50
59
57
3.15
3.69
4.2
5.5
3.5
160
145
IHF65-50-160
1450
8.75
12.5
16
2.43
3.47
4.44
8.25
8
6.87
40
53
51
0.49
0.51
0.59
1.1
3.5
160
90
IHF65-50-160A
2900
16.4
23.3
30.4
5.56
6.5
8.44
29
28
24
48
58
56
2.7
3.1
3.54
4
3.5
150
130
IHF65-40-200
2900
17.5
25
32
4.86
6.94
9
52
50
45.5
45
54
54
5.5
6.3
7.35
11
3.5
195
225
IHF65-40-200
1450
8.75
12.5
16
2.43
3.47
4.44
13
12.5
11.4
36
46
47
0.86
0.93
1.05
1.5
3.5
195
100
IHF65-40-200A
2900
16.4
23.3
30.4
4.56
6.5
8.44
46
44
40
43
53
52
4.3
5
5.2
7.5
3.5
183
170
IHF65-40-250
2900
17.5
25
32
4.86
6.94
9
82
80
76
39
50
52
10.1
10.9
12.74
18.5
3.5
250
240
IHF65-40-250
1450
8.75
12.5
16
2.43
3.47
4.44
20.5
20
19
32
42
44
1.52
1.62
1.88
3
3.5
250
130
IHF65-40-250A
2900
16.4
23.3
30.4
4.56
6.5
8.44
71
70
68
36
48
50
8.8
9.3
11.25
15
3.5
235
230
IHF80-65-125
2900
35
50
65
9.72
13.9
18.1
21.5
20
17
64
69
67
3.2
3.95
4.5
5.5
4
134
150
IHF80-65-125
1450
17.5
25
32.5
4.86
6.9
9
5.37
5
4.25
54
64
62
0.47
0.53
0.61
1.1
4
134
90
IHF80-65-125A
2900
31
45
58
8.6
12.5
16.1
17
16
14
62
68
67
2.3
2.88
3.3
4
4
120
130
IHF80-65-160
2900
35
50
65
9.72
13.9
18.1
33
32
27.5
60
68
67
5.24
6.41
7.27
11
4
165
220
IHF80-65-160
1450
17.2
25
32.5
4.86
6.9
9
8.25
8
6.88
50
62
61
0.78
0.88
1
1.5
4
165
100
IHF80-65-160A
2900
31
45
58
8.6
12.5
16.1
29
28
24
58
67
66
4.1
5.12
5.34
7.5
4
165
190
IHF80-50-200
2900
35
50
65
9.72
13.9
18.1
52
50
45.5
52
64
65
9.53
10.64
12.39
15
4


197
230
IHF80-50-200
1450
17.2
25
32.5
4.86
6.9
9
13
12.5
11.38
51
59
58
1.21
1.44
1.74
3
4
197
130
IHF80-50-200A
2900
31
45
58
8.6
12.5
16.1
46
44
40
50
63
62
7.53
8.56
10
11
4
185
220
IHF80-50-250
2900
35
50
65
9.72
13.9
18.1
82
80
72
40
50
51
19.4
21.8
25
30
4
248
400
IHF80-50-250
1450
17.2
25
32.5
4.86
6.9
9
20.5
20
18
40
50
51
2.4
2.7
3.12
4
4
248
145
IHF80-50-250A
2900
31
45
58
8.6
12.5
16.1
71.5
70
63
39
50
51
15.4
17.6
19.9
22
4
232
310
IHF100-80-125
2900
70
100
130
19.4
27.8
36.1
23
20
14
70
75
65
6.26
7.26
7.63
11
5
136
220
IHF100-80-125
1450
35
50
65
9.7
13.9
18
5.75
5
3.5
65
70
64
0.85
0.97
0.98
1.5
4.5
136
100
IHF100-80-125A
2900
62.6
89
116
17.4
24.7
32.2
18
16
11
68
73
65
4.5
5.3
5.74
7.5
5
122
200
IHF100-80-160
2900
70
100
130
19.4
27.8
36.1
34
32
24
68
74
65
9.53
11.78
13.03
15
5
170
230
IHF100-80-160
1450
35
50
65
9.7
13.9
18
8.5
8
6.5
60
68
67
1.35
1.60
1.69
2.2
4.5
170
110
IHF100-80-160A
2900
65.4
93.5
121
18.2
26
33.6
32
28
21
66
73
65
8.6
9.3
10.6
11
5
159
220
IHF100-65-200
2900
70
100
130
19.4
27.8
36.1
52
50
42
64
72
71
15.5
18.91
20.94
30
5
210
400
IHF100-65-200
1450
35
50
65
9.7
13.9
18
13
12.5
10.5
60
68
63
2.06
2.5
2.95
4
4.5
210
140
IHF100-65-200A
2900
65.4
93.5
121
18.2
26
33.6
46
44
37
63
71
70
13
15.02
17.4
22
5
197
310
IHF100-65-250
2900
70
100
130
19.4
27.8
36.1
87
80
68
62
69
68
26.6
31.6
35
45
4
255
450
IHF100-65-250
1450
30
50
60
8.33
13.9
16.7
21.2
20
18.5
58
63
62
3
4.3
4.72
5.5
4.5
255
170
IHF100-65-250A
2900
65.4
93.5
121
16.2
26
33.6
76.5
70
59
60
68
67
20.25
26.2
28
37
4.5
238
410


因產品生產批次、型號不同,產品圖片及外形尺寸等僅供參考,詳情可聯系我們的銷售人員



地址:上海市普陀區武威東路479-8號 電話:021-36527613 021-36527623 傳真:021-36527636 E-mail:Mail@boquanpump.com
上海渤泉泵業制造有限公司 版權所有 網站地圖
主站蜘蛛池模板: 陕西筱润智能科技有限公司 干部人事智能档案柜 智能密集架 智能档案柜 部队选层文件智能柜 智能枪弹柜 财务智能档案柜 边防武警智能密集架 医院智能档案柜 部队选层文件智能柜智能枪弹柜 学校医院文件柜 企事业单位公检法智能文件柜 生产厂家-筱润智能科技有限公司 RFID射频智能密集架 全自动智能选层档案柜 智能密保柜 枪柜部队营房营具床桌椅办公家具 办公用品档案盒设备货架 全自动智能选层柜生产厂家-筱润智能科技有限公司 | 江苏广分检测技术有限公司、电力安全工具检测、苏州绝缘工具检测、昆山电力安全工具检测-广分检测技术(苏州)有限公司 | 湖州搬家公司_档案搬迁_货物运输_钟点搬运价格「湖州蓝天家政综合服务有限公司」 | 水硬度在线分析仪-氟离子|悬浮固体浓度分析仪-ldo分析仪-上海植茂 | 深圳注册公司-工商注册代理-深圳注册公司流程及费用-记帐报税-公司注销-[深圳市悟空企业管理(深圳)有限公司] | 湖南净声源环保科技有限公司是一家专业从事噪声治理和建筑声学设计生态环境综合治理服务的企业,专业从事株洲电梯隔音治理,湘潭中央空调降噪处理,衡阳邵阳冷却塔噪音治理,岳阳常德大型风机噪声隔音降噪,张家界空压机噪声治理,益阳配电房变压器噪声治理,专业郴州永州工厂企业车间噪声治理,怀化娄底专业机械设备减振降治理,武汉噪音治理隔音降噪公司,孝感噪音治理,立式球磨机的噪声控制,专业隔音降噪公司,、以及各类机械动力设备减振降噪噪声治理的公司,同时为客户提供咨询与解决方案 | 专业网站建设_企业品牌营销 · 北京汇仁智杰科技有限公司 | 小地磅,钢瓶秤,叉车称,轮椅秤,倒桶秤,畜牧秤,轴重仪,称重模块——上海实干实业有限公司-网站首页 | 金雷诺机柜,GLN机柜,户外机柜,电力机柜,服务器机柜 | 深圳办公室装修_高端写字楼设计费用_企业装修报价公司-深圳长红装饰 | 液位变送器_智能压力变送器_3051差压变送器_单双法兰,投入式,电容式,温度变送器-淮安润中仪表科技有限公司 | 苏州妙凯电子有限公司-供应军工电源芯片|线性恒流IC|开关电源IC|LED驱动芯片|MOS管|IPM|IGBT|MCU开发|电源模块 | 室内去除甲醛检测治理十大品牌_去除甲醛公司加盟-优吸环保科技有限公司集团总部官网 | 氢能展,氢能展会,燃料电池展,加氢设备_氢气储运_制氢设备_氢燃料汽车_加氢站成套设备 | 惠声电子、广州市惠声电子科技有限公司、VBS、VBS惠声电子、VBS公共广播生产厂家、VBS广播功放生产厂家、VBS会议系统设备批发、VBSIP网络对讲系统厂家、VBS会议系统厂家、VBS智能中控厂家、VBS专业扩声厂家 | 双螺杆挤压膨化设备_挤压熟化设备_烘干设备_油炸设备及喷涂调味设备-山东铭本机械科技公司 | 金属标牌,镍电铸,电铸铭牌,标牌定制-青岛大东电铸标牌制作厂家 | 淮南网站制作丨淮南做网站丨淮南网络公司丨淮南哪家网络公司好丨淮南智讯网络 | 河南矿山重型起重机械有限公司| 专业生产安检门-X光机-防爆罐-金属探测门-中警思创军警装备厂家 专业色素炭黑生产厂家,提供各种用途色素炭黑价格-枣庄鑫源化工 专业护工_医院护工_护工陪护_住家护工- 心陪护 | 蒸汽流量计_涡轮流量计_涡街流量计_雷达液位计_污水流量计_分体式_大口径工业流量计-江苏长顺仪表 | 射频导纳物位开关|雷达液位计|安全光栅光幕传感器|音叉料位开关|两级跑偏开关|双向拉绳开关|纵向撕裂保护装置-山东卓信机械有限公司 | 黄山澳盛源新材料科技有限公司| 尼龙柱鞋-弹性防爆胶圈-氟胶油封-彩色氟胶o型圈 - 巨鹿县长城矿山机械配件有限公司 | 制冷机组|地源热泵|冷水机组|磁悬浮冷水机组-山东鹏鲲空调官网 | 旋风铣_数控旋风铣整机_旋风铣头|定制生产厂家【腾创机械厂官网】 | 真空电镀机_镀膜机厂家_离子镀膜机_磁控溅射镀膜设备_镀钛设备-江苏驰诚科技发展有限公司 | 西宁佳越信息科技发展有限公司-| 机器人码垛机-纸箱套袋机-水平缠绕机-贴标机-开箱机-装盒机-杭州贝立智能设备有限公司 | 嘉兴市南湖斋食品股份有限公司_南湖斋 | 嘉兴市南湖斋食品股份有限公司_南湖斋 | 螺旋输送机_无轴螺旋输送机_绞龙螺旋输送机- 河北品丞环保机械有限公司 | 暖气片,暖气片厂家,散热器,暖气片品牌-青岛瑞雪兆散热器有限公司 | 育婴师_催乳师证_月嫂证怎么考_育婴师证报考需要什么条件-家政培训网 | 汽油发电机,柴油发电机,小型汽油发电机,小型柴油发电机,家用发电机生产厂家——上海东明动力设备有限公司 | 磐林投资-大宗林产品现货电子交易|林业碳汇|林权交易|农林产品投资 | 上海企业团建|上海团建|上海团建活动|上海拓展培训|上海拓展训练|傲朗企业管理顾问(上海)有限公司 | 推荐|广佛一条龙高端茶到底有多香 | 质检报告_COC_CE认证_LFGB测试_REACH_FCC_FDA-冠通检测 | 希希助培是专业的教育信息化全场景服务商,为教育培训机构提供教务管理、招生营销、财务管理、家校互动等 | 洒水车_水车_洒水车价格_喷水车_绿化喷洒车_绿化洒水车- 程力专用汽车股份有限公司 |
