首 頁 >> 不銹鋼多級泵 >> DL系列立式多級離心泵
立式多級離心泵_DL系列

DL系列立式多級離心泵


以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍：  40-200 mm
流量范圍：  6-300 m3/h
揚程范圍：  24-200 m
材質：鑄鐵
常規產品全部現貨供應，縮短了交貨期。
應用領域： 適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合



產品介紹

立式多級離心泵DL系列是采用IS型離心泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。

DL、DLR型泵系立式單吸多級分段式離心泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于高層建筑供水，也可應用于廠礦給排水，輸送液體的流量范圍為4.9~200m3/h,揚程范圍在22-239m,配套功率范圍為1.5~160kw，口徑范圍為Φ40~Φ150mm。



二、適用范圍：
DL、DLR型系列多級離心泵泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。



三、 產品特點：
1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用幫命。
2、泵吸入口和吐出口均為水平方向，簡化了管路的連接。
3、可根據需要，吸入口和吐出口可安裝成同方向或90℃、180℃、270℃幾個不同方向以滿足不同的連接場合。
4、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
5、電機外加防雨罩，泵可置于戶外使用，取消泵房，節省建筑費用。
6、泵轉子具有較小的撓度，且所選用的為4極電機，因此運行平穩、振動小、噪聲低、使用壽命長。



四、技術參數：
流量：4.2-504m3/h；
揚程：24-240m；
功率：1.5-450kw；
轉速：1480r/min；
口徑：φ40-φ250；
溫度范圍：0-+90℃；
工作壓力：≤2.4Mpa。

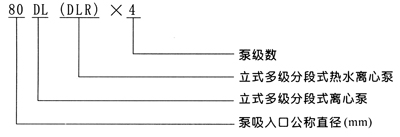

五、型號意義：

 性能參數表

型　號
級　數
流　量(m3/h)
流　量(L/S)
揚　程
(m)

轉　速
(r/min)
軸功率(kw)
電機功率(kw)
效　率
(%)
吸　程
(m)
汽蝕余量
(m)
40DL
2
6.2
1.72
23.6
1450
0.92
1.5
40
7
3.19
3
6.2
1.72
35.4
1.38
2.2
40
7
3.19
4
6.2
1.72
47.2
1.84
3
40
7
3.19
5
6.2
1.72
59
2.30
4
40
7
3.19
6
6.2
1.72
70.8
2.75
4
40
7
3.19
7
6.2
1.72
82.6
3.22
5.5
40
7
3.19
8
6.2
1.72
94.4
3.68
5.5
40
7
3.19
9
6.2
1.72
106.2
4.14
7.5
40
7
3.19
10
6.2
1.72
118
4.60
7.5
40
7
3.19
11
6.2
1.72
129.8
5.06
7.5
40
7
3.19
12
6.2
1.72
141.6
5.52
11
40
7
3.19
50DL
2
12.6
3.5
24.4
1450
1.55
3
54
7.6
2.66
3
12.6
3.5
36.6
2.33
3
54
7.6
2.66
4
12.6
3.5
48.8
3.10
4
54
7.6
2.66
5
12.6
3.5
61
3.88
5.5
54
7.6
2.66
6
12.6
3.5
73.2
4.65
5.5
54
7.6
2.66
7
12.6
3.5
85.4
5.43
7.5
54
7.6
2.66
8
12.6
3.5
97.6
6.20
7.5
54
7.6
2.66
9
12.6
3.5
109.8
6.98
11
54
7.6
2.66
10
12.6
3.5
122
7.75
11
54
7.6
2.66
65DL
2
30
8.33
32
1450
4.22
5.5
62
7.6
2.82
3
30
8.33
48
6.33
7.5
62
7.6
2.82
4
30
8.33
64
8.44
11
62
7.6
2.82
5
30
8.33
80
10.55
15
62
7.6
2.82
6
30
8.33
96
12.66
15
62
7.6
2.82
7
30
8.33
112
14.77
18.5
62
7.6
2.82
8
30
8.33
128
16.88
22
62
7.6
2.82
9
30
8.33
144
18.99
22
62
7.6
2.82
10
30
8.33
160
21.1
30
62
7.6
2.82
80DL
2
50.4
14
40
1450
7.84
11
70
7.8
22.49
3
50.4
14
60
11.76
15
70
7.8
2.49
4
50.4
14
80
15.68
22
70
7.8
2.49
5
50.4
14
100
19.60
30
70
7.8
2.49
6
50.4
14
120
23.52
30
70
7.8
2.49
7
50.4
14
140
27.44
37
70
7.8
2.49
8
50.4
14
160
31.36
45
70
7.8
2.49
9
50.4
14
180
35.28
45
70
7.8
2.49
10
50.4
14
200
39.20
55
70
7.8
2.49

100DL

-72-20
2
72
20
40
1450
10.9
15
72
8
2.8
3
72
20
60
10.9
18.5
72
8
2.8
4
72
20
80
10.9
30
72
8
2.8
5
72
20
100
10.9
37
72
8
2.8
6
72
20
120
10.9
37
72
8
2.8
7
72
20
140
10.9
45
72
8
2.8
8
72
20
160
10.9
55
72
8
2.8
9
72
20
180
10.9
55
72
8
2.8
10
72
20
200
54.4
70
72
8
2.8

100DL-

100-20
2
100
27.8
40
1450
15.14
18.5
72
7.2
3.53
3
100
27.8
60
22.72
30
72
7.2
3.53
4
100
27.8
80
30.28
37
72
7.2
3.53
5
100
27.8
100
37.86
45
72
7.2
3.53
6
100
27.8
120
45.39
55
72
7.2
3.53
7
100
27.8
140
53.0
75
72
7.2
3.53
8
100
27.8
160
60.57
75
72
7.2
3.53
9
100
27.8
180
68.14
90
72
7.2
3.53
10
100
27.8
200
75.71
90
72
7.2
3.53

150DL-

150-20
2
150
27.8
40
1450
20.42
30
80
5.7
2.8
3
150
27.8
60
30.63
37
80
5.7
2.8
4
150
27.8
80
40.84
45
80
5.7
2.8
5
150
27.8
100
51.05
55
80
5.7
2.8
6
150
27.8
120
61.26
75
80
5.7
2.8
7
150
27.8
140
74.47
75
80
5.7
2.8
8
150
27.8
160
81.68
90
80
5.7
2.8

200DL-

280-30
2
280
41.6
60
1450
55.79
90
84
6.0
3.7
3
280
41.6
90
83.69
110
84
6.0
3.7
4
280
41.6
120
111.57
132
84
6.0
3.7
5
280
41.6
150
139.47
160
84
6.0
3.7
6
280
41.6
180
163.38
200
84
6.0
3.7


因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
