臥式消防泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。消防專供消防系統增壓送水，也可用于礦給排水。輸送液體的流量范圍為5-8L/S，壓力范圍為0.2-2.25MPa，配套功率范圍為1.5-200KW，口徑范圍為￠50-￠250mm。



單級單吸泵

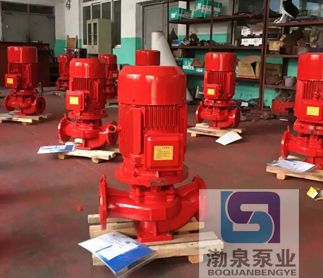

    XBD-W型單吸單級消防泵由電機和泵兩部分組成，消防泵和電機同軸，泵結構包括泵體、葉輪、泵蓋、機械密封等部件組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄露的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。



單級多吸泵

    XBD-W型單吸多級分段式消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，消防泵和電機采用連軸器連接，整體為剛性連接，使用是無需校正。消防泵由定子部分和轉子部分組成。消防泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分有軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面紙墊通過拉緊達到密封，用戶可根據需要選擇。



臥式消防泵產品特點：

1、消防泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。

2、消防泵吸入口和吐出口均水平方向，簡化了管路的連接。

3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90°180°270°幾個不同方向以滿足不同的連接場合。

4、消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

5、消防泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。



臥式消防泵產品用途：

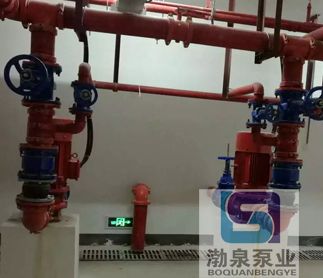

XBD-W型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合，代替了原IS型。



臥式消防泵選用要點：

1）、消防泵性能參數要求

普通消防泵

工況1：在吸深1m時，應滿足額定流量（Qn）和額定壓力（Pn）要求，同時工作壓力不應超過額定壓力的1.05倍。

工況2：在吸深1m時，流量為1.5 Qn，工作壓力不應小于0.65 Pn。

最大工作壓力不得超過1.4 Pn。

深井、潛水消防泵

工況1：在吸深0m時，應滿足額定流量（Qn）和額定壓力（Pn）要求，同時工作壓力不應超過額定壓力的1.05倍。

工況2：在吸深0m時，流量為1.5 Qn，工作壓力不應小于0.65 Pn。

最大工作壓力不得超過1.4 Pn。

2）、結構要求、抗腐蝕性能、機械性能、連續運轉等性能的檢測應符合GB6245-2006標準要求。

3）、泵組所采用的泵均應經過定型鑒定和型式檢驗并符合有關標準。所選用的原動機均應經過定型鑒定并符合有關標準。發動機應有良好的常溫啟動性能，應保證5s內順利啟動。引上水后20s內，應能使消防泵達到額定工況。

4）、水泵葉輪轉動靈活，無卡阻現象。

5）、設計人員應根據工程項目中消防泵房的位置、面積和消防給水系統的具體情況選擇、確定消防泵類型。

6）、消防泵的流量和壓力應根據所服務建筑物（或工廠廠區、居住小區）、堆場、儲罐等對消防水量和水壓的要求經計算確定。消防水泵應滿足消防用水水壓和流量要求。水泵的流量、揚程不低于設計要求值，也不低于性能曲線給定值。

7）、臨時高壓消防給水系統的消防水泵應采用一備一用，或多用一備。備用消防泵的工作能力不應小于其中最大一臺消防工作泵。多用一備時，應考慮多臺消防泵并聯工作時，對系統流量和壓力的影響。

8、）選擇消防水泵時，其流量～壓力（Q～P）特性曲線應平坦無駝峰。有條件時可選用切線泵或泵閥（減壓穩壓閥）一體化的水泵機組。
